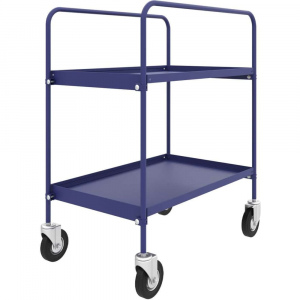

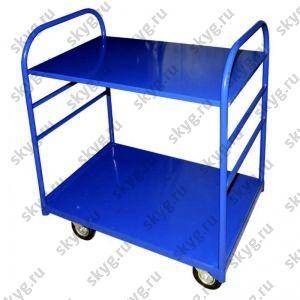

Тележка ТЯ многоярусная платформенная

1. Назначение
1.1. Тележка ярусная (ТЯ), тележка медицинская (ТМ-4) предназначены для хранения и
транспортировки инструментов, деталей, приборов различного назначения на открытых и
закрытых площадках. Используются в медицинских учреждениях, гостиничных
комплексах, предприятиях общественного питания, мастерских различного профиля и тд.
2. Требования к эксплуатации
2.1. Температурный диапазон эксплуатации от – 30о С до +40
о С.
2.2. Максимальная скорость транспортировки при максимальной грузоподъемности – 4
км/час.
2.3. Материал металлоконструкции – углеродистая сталь обыкновенного качества.
2.4. Внимание!!! Не использовать в химически агрессивных средах!!!
2.5. Периодически, не реже одного раза в год, производить смазку подшипников колес
тележки солидолом С СКа 3/7-2 ГОСТ 4366-76.
2.6. Не допускается перегрузка тележки, а также значительные динамические удары,
приводящие к деформации элементов тележки.
3. Колесная база

АИ АГ
Модель Страна
производитель
Характеристики колес
Тип
подшипника
Шина Обод
АИ «AVO» (Италия) Скольжения Литая резина Полипропилен АГ «Blicklе»(Германия)
АГ: Кронштейны: серии LRA - детали изготовлены прессованием из листовой стали,
поворотный узел с двухрядным шарикоподшипником, ось колеса на болту, поверхность
деталей оцинкована и подвергнута пассивации.
Колеса: серии TPA - контактный слой из термопластичной резины, цвет - серый, не
оставляет следов, 85° Shore A. Основание колеса из полипропилена, светло-серого цвета, на
подшипнике скольжения.
АИ: Кронштейны: серии SOT – изготовлены из листовой стали, поворотный узел с
двухрядным шарикоподшипником, ось колеса на болту, поверхность деталей оцинкована и
подвергнута пассивации.
Колеса: серия WS - контактный слой из термопластичной резины, цвет - серый, не
оставляет следов. Основание колеса из полипропилена, светло-серого цвета, на
подшипнике скольжения.
По запросу возможна комплектация тележек колесной базой для специальных условий
эксплуатации (тормозные системы, колеса для пищевых производств, для агрессивных
сред и т.д.).
4. Окраска
Порошковая полимерная стандартный цвет тележки ТЯ – RAL 7035 (шагрень), ТМ-4 –
RAL 9016 (глянец).
5. Комплект поставки
Тележка ТЯ
Комплект поставки одной тележки:
˗˗ металлоконструкция тележки – 1шт.
˗˗ колесная база – 1 комплект.
˗˗ крепежные изделия – 1 комплект.
˗˗ паспорт – 1шт.

Порядок сборки:

1. Извлечь изделие из упаковки.
2. Используя упаковочный материал, разместить платформу в горизонтальное положение, рабочей поверхностью в низ. Согласно схеме сборки, произвести установку колесных опор на специальные опорные площадки.
3. Поставить платформу на колеса. Установить ручки в приемные стаканы и произвести её фиксацию используя метизы М12 (согласно схемы сборки).

Момент на ключе при затяжке болтов - не более 55Н/м.

4. Установить борта согласно схемы сборки тележки.

• Гарантия изготовителя:
• Гарантийный срок, при соблюдении правил эксплуатации составляет 12 месяцев со дня продажи.
• При выявлении скрытых дефектов, изготовитель производит ремонт или замену изделия.
• В случае обнаружения механических повреждений, возникших по вине потребителя в период гарантийного срока эксплуатации, ремонт производится за счет потребителя.

• Гарантия на изделие не распространяется:
• при внесении самовольных изменений в заводскую конструкцию.
• при проведении самостоятельных ремонтных работ.
• на быстро изнашиваемые комплектующие изделия такие, как колеса, метизы, ручки резиновые пластиковые заглушки (если таковые установлены в изделие).
