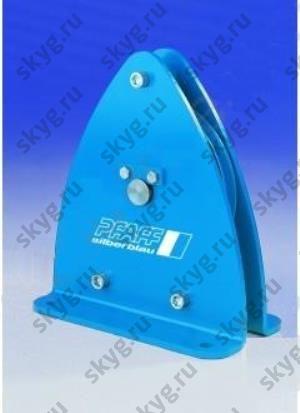

Изготовлены из стали с соответствующими шарикоподшипниками. Подходят для отклонения троса на 180 градусов
| Тип |
DSRB S 90/4 |
DSRB S 145/5 |
DSRB S 145/6 |
DSRB S 185/8 |
DSRB S 185/9 |
|---|---|---|---|---|---|
| Арт |
03344 7103 |
03344 7104 |
03344 7105 |
03344 7107 |
03344 7108 |
| Диам. D (мм) | 90 | 145 | 145 | 185 | 185 |
| Диаметр троса (мм) | 4 | 5 | 6 | 8 | 9 |
| Диам. Dm (мм) | 80 | 125 | 125 | 160 | 162 |
| Группа привода DIN 15020 | 2m | 4m | 2m | 2m | 1Am |
| Груз в положении 1 (кг) | 700 | 1100 | 1100 | 2300 | 2300 |
| Груз в положении 2 (кг) | 500 | 800 | 800 | 1630 | 1630 |
| KULA | 6004ZZ | 6205ZZ | 6205ZZ | 6306ZZ | 6306ZZ |
| Диам. D1 (мм) | 20 | 25 | 25 | 30 | 30 |
| L (мм) | 120 | 200 | 200 | 245 | 245 |
| C (мм) | 90 | 160 | 160 | 195 | 195 |
| H (мм) | 134 | 224 | 224 | 273 | 273 |
| B (мм) | 85 | 125 | 125 | 138 | 138 |
| E (мм) | 62 | 88 | 88 | 106 | 106 |
| S (мм) | 4 | 6 | 6 | 8 | 8 |
| K (мм) | 65 | 110 | 110 | 135 | 135 |
| M/M1 (мм) | 9/9 | 11.5/13 | 11.5/13 | 13.5/15 | 13.5/15 |
| Тип |
DSRB S 270/12 |
DSRB S 325/14 |
DSRB S 400/16 |
DSRB S 400/18 |
DSRB S 490/20 |
|---|---|---|---|---|---|
| Арт |
03344 7111 |
03344 7117 |
03344 7113 |
03344 7114 |
03344 7115 |
| Диам. D (мм) | 270 | 325 | 400 | 400 | 490 |
| Диаметр троса (мм) | 12 | 14 | 16 | 18 | 20 |
| Диам. Dm (мм) | 246 | 297 | 368 | 364 | 450 |
| Группа привода DIN 15020 | 2m | 2m | 3m | 2m | 3m |
| Груз в положении 1 (кг) | 2500 | 4500 | 5000 | 5000 | 8000 |
| Груз в положении 2 (кг) | 1800 | 3200 | 3800 | 3800 | 6000 |
| KULA | 6208ZZ | 6310ZZ | 6310ZZ | 6310ZZ | 6313ZZ |
| Диам. D1 (мм) | 40 | 50 | 50 | 50 | 65 |
| L (мм) | 360 | 440 | 530 | 530 | 650 |
| C (мм) | 290 | 350 | 430 | 430 | 580 |
| H (мм) | 407 | 490 | 612 | 612 | 694 |
| B (мм) | 191 | 260 | 302 | 302 | 313 |
| E (мм) | 138 | 180 | 212 | 212 | 220 |
| S (мм) | 10 | 12 | 15 | 15 | 16 |
| K (мм) | 202 | 242 | 310 | 310 | 340 |
| M/M1 (мм) | 18/20 | 22/25 | 26/30 | 26/30 | 34/40 |
