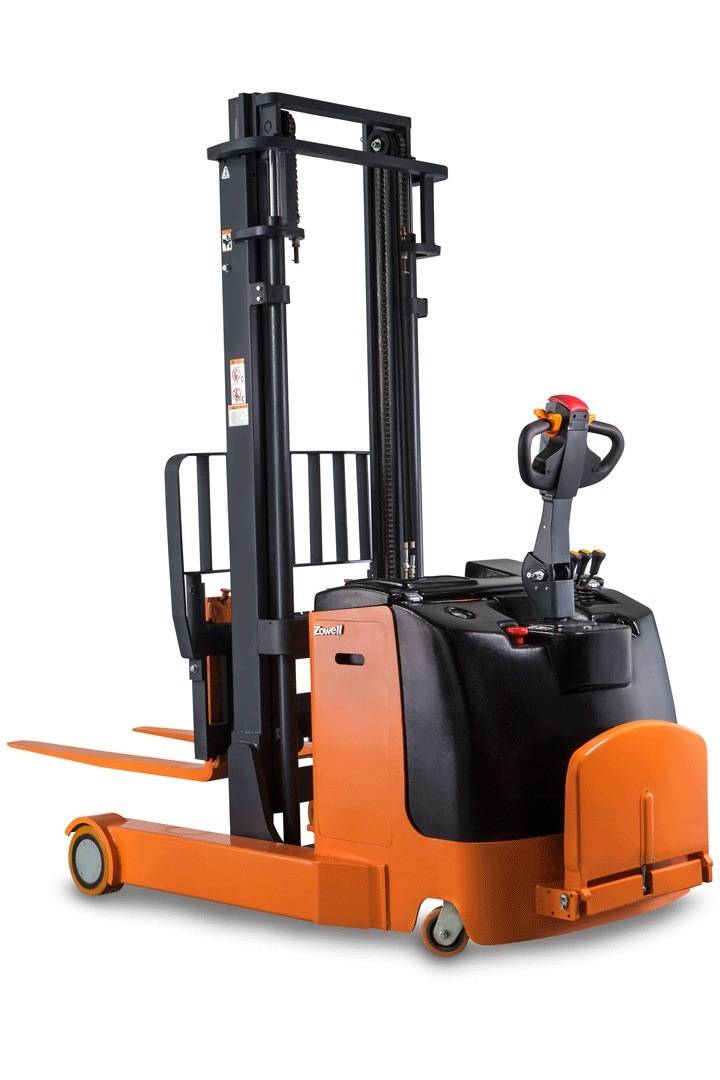

Самоходный штабелёр Zowell XE 1545

Модель

XE 1545

Идентификация

Положение оператора

Стоя

Тип мачты

Триплекс

Грузоподъёмность

Q  кг

1500

Центр тяжести груза

C  мм

600

Расстояние от оси колеса до
груза

X  мм

440

Колёсная база

Y  мм

1330

Массы

Вес, без батареи

кг

775

Нагрузка на ось с грузом со стороны привода/груза

кг

962/1563

Нагрузка на ось без груза со стороны привода/груза

кг

705/320

Колёса

Колёса

Полиуретан

Размер приводного колеса

мм

250х80

Размер опорного ролика

мм

80х70

Размер опорного колеса

мм

125х50

Кол-во колёс (x=с приводом)
опорное колесо/ролик

1х-2/4

Колея со стороны привода/груза

мм

690/400

Габариты

Общая длина

L1  мм

2045

Общая ширина

b1  мм

850

Высота с опущенной мачтой

h1  мм

2055

Свободный ход вил

h2  мм

1576

Высота подъёма вил

h3  мм

4500

Высота с выдвинутой мачтой

h4  мм

4985

Высота опущенных вил

h5  мм

86

Высота рукояти в положении оператора, мин/макс

h6  мм

1396 / 1136

Длина до лицевой стороны вил

L2  мм

869

Размеры вил

s/e/l  мм

180 / 66 / 1150

Внешнее расстояние между вилами

b3  мм

570 ИЛИ 680 (при заказе с завода)

Дорожный просвет (Клиренс)

m  мм

30

Рабочий коридор
с паллетом 800х1200 мм вдоль стороны 1200 мм

Ast  мм

2460

Радиус разворота (мин)

Wa  мм

1626

Рабочие характеристики

Скорость движения
(с грузом / без груза)

км/ч

5.2 / 6

Скорость подъёма вил
(с грузом / без груза)

мм/сек

90 / 120

Скорость опускания вил (с грузом / без груза)

мм/сек

125 / 80

Максимальный уклон
(с грузом / без груза)

%

5 / 8

Тормозная система

Электромагнитная

Двигатель

Двигатель движения

кВт

1.5  (AC)

Двигатель подъёма

кВт

2.2 / 3.0

Батарея напряжение/ёмкость

В/Ач

24/240

Вес батареи

кг

250

Прочее

Тип контроллера

Curtis (США)

Уровень шума для оператора

дБ

<70
