Штабелёры ручные и электрические - что нужно знать перед покупкой

В настоящее время промышленность выпускает множество вариантов складской техники. Пожалуй, самыми распространенными и востребованными из них считаются штабелеры. С их помощью удается быстро и эффективно перемещать, поднимать на многоярусные стеллажи паллетированные грузы. Особенно полезны такие агрегаты в условиях перегруженных складов с узкими проездами.

По своей функциональности штабелер не уступает вилочным погрузчикам. Управлять им проще и удобней, а обслуживание и ремонт обходится намного дешевле. На рынке представлен большой ассортимент приспособлений, различающихся между собой нюансами конструкции, размерами, точным назначением, способом управления и т.д. Перед выбором подъемника данного типа желательно ознакомиться с его основными характеристиками, узнать особенности эксплуатации.

Принцип работы

Чтобы лучше представить себе, как устроен этот агрегат, возьмем для примера самый простой ручной штабелер гидравлического типа. Нижняя его часть напоминает рохлю, на которую установлен жесткий каркас. Стандартные опорные вилы оснащены двойными роликами. За выполнение маневров отвечают рулевые колеса. Непосредственно над ними располагается подъемный механизм с управляющей рукояткой.

Гидроузел находится под мачтой, по которой движется каретка с подъемными вилами. Благодаря этой конструктивной особенности отсутствует необходимость в использовании противовеса. Центр тяжести четко сбалансирован, поэтому вся конструкция занимает совсем немного свободного пространства.

Специалисты рекомендуют при подборе изделия особое внимание уделять именно мачтовому механизму, так как от его характеристик напрямую зависит производительность, грузоподъемность и долговечность всего устройства. Как правило, используются две стойки вертикального расположения, выполненные из высококачественного прокатного профиля. Для придания дополнительной прочности и устойчивости опоры соединяются одной или двумя стальными поперечинами.

Здесь же установлены внешние и внутренние секции. Последние сделаны в подвижном варианте, и перемещаются за счет специальных роликовых подшипников. Это позволяет легко менять высоту мачты, используя телескопический механизм. Количество секций может варьироваться (от одной до трех). Чем их больше, тем выше может подниматься вилочная платформа.

В обычном гидроштабелере подъем объектов осуществляется посредством ручного накачивания ручки. В некоторых модификациях для этого используется педаль.

Разновидности штабелеров

Этот вид грузоподъемной техники принято разделять на категории в зависимости от типа привода. Различают следующие базовые группы:

• Гидравлические ручные. Считаются самыми распространенными, простыми в эксплуатации и обслуживании. Мобильность, повышенный уровень маневренности, малый вес и компактные размеры – все это делает их незаменимыми при работе в тесных, загруженных складских помещениях. Они могут поднимать предметы на предельную высоту в 1,6-3 метра (в зависимости от марки). Параметры грузоподъемности обычно не превышают одной тонны;

• Полуэлектрические. Такие аппараты оснащаются электроприводом, отвечающим за подъем объектов на полки. По сравнению с ручными эти приспособления отличаются большей производительностью, помогают понизить трудозатраты и сроки обработки заказов. Оператор перемещает устройство по принципу обычной тележки. Однако при поднятии паллет не прилагает никаких усилий. Вертикальное движение платформ осуществляется за счет электрического привода;

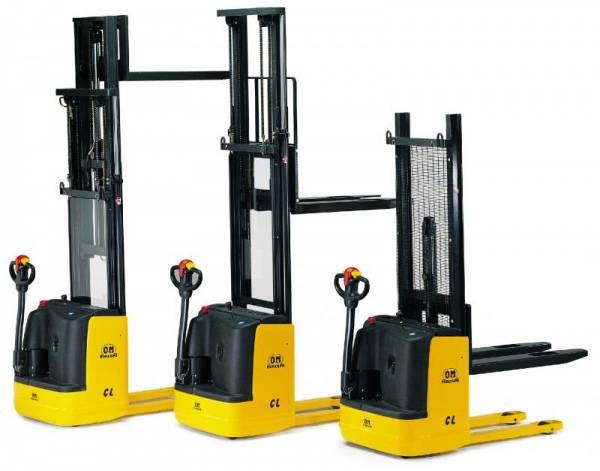

• Самоходные электрические. Этот вид техники может быть поводковым или оснащаться платформой для водителя. В первом случае человек идет рядом, сопровождая машину и управляя ею при помощи выносной рукоятки, во втором случае стоит или сидит в отдельной кабинке.

Большинство моделей способно с легкостью поднимать поддоны весом около двух тонн на максимальную высоту в 6 метров. При этом на весь процесс уходит около 45-50 секунд. Благодаря простой конструкции, малому количеству сложных узлов они очень неприхотливы в эксплуатации. При надлежащем уходе и соблюдении всех правил использования они прослужат не менее десятка лет.

Существуют и другие модификации штабелеров, рассчитанные на применение в особых условиях или предназначенные для выполнения узких задач.

Бочкоопрокидыватель (бочкокантователь)

 Он имеет вместо стандартных вил специальную рычажную систему. При помощи особых захватов металлические бочки можно поднимать, наклонять и выполнять разлив в другую тару. За изменение положения бочки в пространстве отвечает удобный вентиль, который крутит оператор. Запуск гидроузла осуществляется посредством накачивания рукоятки либо педали. Усиленная опорная часть обеспечивает дополнительную устойчивость и стабильность всей конструкции.

Узкопроходные штабелеры

В последние годы они пользуются большой популярностью за счет своей способности свободно проезжать по рядам с шириной, не превышающей не менее полутора метров. Агрегат оборудован механизмом для разворота мачты на 180 градусов. Это открывает уникальную возможность штабелировать объекты на высотные полки, не перемещая при этом сам погрузчик.

Ричтраки

По сути это модернизированный штабелер, снабженный выдвижной мачтой телескопической конструкции. В продаже присутствуют модели с возможностью наклона многосекционных мачт и бокового смещения вилочной платформы. Приобретение ритчрака – это дорогостоящее мероприятие. Поэтому к нему нужно подойти со всей серьезностью. Для обеспечения нормальной работы агрегата необходимо иметь идеально ровные промышленные полы.

На что обращать внимание при покупке

В связи с большим разнообразием, представленных на профильном рынке моделей, определиться с выбором может быть непросто. Необходимо учитывать целый ряд параметров. Вот главные из них:

• Ширина межстеллажного пространства. Это один из основных критериев подбора. Для свободного использования ручных устройств требуется расстояние между полками около двух метров. Также, принимаются во внимание габариты перевозимых грузов, учитывается ориентировочный радиус поворота;
• Начальные значения грузоподъемности. Этот показатель говорит о том, какого веса товар машина может поднимать на небольшую высоту (около 2-3 метра). С увеличением высоты должна уменьшаться масса груза. Грузоподъемность, фиксируемая в самой верхней точке, считается остаточной. Такое явление связано со смещением центра тяжести при слишком высоком подъеме тяжелых грузов. Категорически запрещается превышать этот порог. В противном случае нарушается устойчивость аппарата, подвергается риску складской персонал.

В условиях высотных многоярусных терминалов применяются погрузчики, оборудованные вспомогательными консолями, играющими роль раскладывающихся опор.

• Производительность. Этот критерий относится в основном к электроштабелерам, так как отображает период автономной работы техники на одном заряде. Поэтому он зависит в первую очередь от объема аккумулятора, а также от мощности подъемного узла, предельного вертикального положения вил, средней скорости и т.д. Как показывает практика, погрузчики, оснащенные тяговой батареей, демонстрируют лучшие показатели, могут выдерживать длительные рабочие смены (свыше 8 часов);
• Условия будущей эксплуатации. Главным образом имеются в виду характеристики напольного покрытия. Не рекомендуется использовать штабелер на полу с большим количеством выбоин, сколов или неровностей. Дело в том, что основная масса таких машин отличается малым значением клиренса. Показатель дорожного просвета в очень редких случаях превышает 30 мм. По этой причине преодоление ям, порогов и других препятствий станет для агрегата невыполнимой задачей.

При работе на открытых площадках с асфальтовым покрытием желательно выбирать модели, оборудованные колесами и роликами из полиуретана. Также, подходят колесные шасси с прорезиненными шинами.

• Размер вилочных платформ. Если работать предстоит со стандартными поддонами, то достаточно длины вил в 1140 мм. В соответствии со спецификой груза можно выбрать вилы короче либо длиннее. Это же касается и ширины, стандартные значения которой составляют 560 мм;
• Подъемная высота. Для низких стеллажей с двумя или тремя ярусами применяются ручные варианты, способные поднимать товары на предельную высоту не более трех метров. Современные масштабные терминалы зачастую оснащаются многоярусными «этажерками». Для этих целей разработаны специализированные штабелеры, обладающие возможностью доставать до полок, находящихся на высоте до 12,5 метров;
• Управление. От удобства оператора напрямую зависит производительность его труда. Понятно, что в гидравлических ручных устройствах нужно прикладывать физическую силу. Со временем любой человек устает, а значит, КПД неуклонно снижается. В электрических модификациях достаточно лишь нажать на соответствующий рычаг либо педаль. Сегодня существуют машины с возможностью корректировки скорости опускания/подъема платформы;
• Безопасность. Каждый производитель особое внимание уделяет этому параметру. Разрабатываются новые защитные механизмы и системы. Например, при производстве поводковых транспортных средств уже на стадии проектирования создается защита для оператора. Сопровождая машину, человек просто физически не может попасть под ее колеса. Отсюда и маленький клиренс. Это особенно актуально при обработке заказов в условиях перегруженных, стесненных складских помещений, где отсутствует свободное пространство для маневрирования.

Сейчас на рынке можно встретить самоходные аппараты, оснащенные возвратным блоком. Он устанавливается на поворотной рукоятке. При потере управления ручка возвращается в вертикальное положение, и срабатывает экстренный тормоз. Также на манипуляторе предусмотрена крупная кнопка красного цвета, при нажатии на которую происходит аварийный откат погрузчика.

Особенности применения электроштабелеров

Самоходные машины оснащены полноценными электродвигателями, питающимися от аккумуляторных батарей. В некоторых моделях АКБ могут быть очень тяжелыми, что неизбежно увеличивает общий вес погрузчика. В связи с невозможностью обслуживать такой аккумулятор вручную инженеры компаний-производителей разработали роликовую систему, облегчающую процесс замены. Если агрегат работает в интенсивных условиях, на протяжении нескольких смен подряд, для подката батарей используются сменные тележки.

В крупных терминалах и логистических центрах, где наблюдается солидный грузопоток, целесообразно применять штабелеры с консолями-опорами. В передней части этого грузоподъемного средства находятся опорные колеса или блоки роликов. Горизонтальные вилы для поддонов могут иметь возможность регулировки по ширине. Это сделано для перевозки паллет с негабаритными размерами.

При изготовлении шасси используются швеллерные профили из высоколегированной стали. За подъем грузов отвечает мощный электромотор, гидравлический узел с цилиндром и батарея аккумулятора. Скоростные режимы движения вил по вертикали могут изменяться. Это сделано для повышения степени безопасности некоторых хрупких товаров.

Управляющая рукоятка зачастую размещается по центру панели, но может в некоторых случаях быть смещена вправо или влево. Поверхность основного манипулятора покрывается слегка шершавым материалом. Обычно применяется полимерный сплав с термостойкими характеристиками, который не скользит даже в мокрой или мыльной ладони.

Совсем новые модели оснащены системами рекуперации энергии. Они помогают сохранить заряд батареи, возвращая его при торможении. В результате срок службы АКБ существенно увеличивается, как и интервал между зарядками. Эти экземпляры могут развивать скорость до 10 км/час, сокращая время на переезд между помещениями больших по площади складов.
